规划优势

• 选取GD32F303RCT6微节造器：得益于PWM按时与ADC采样的高精度，使得CLLC将设计频率提高到500kHz在数字节造的可实现性上，造成了可能，从而为整机系统的高功率密度和高效能综合优化提供了节造保险

• GD32F303精准的PWM边缘节造：选取无传感器的同步整流节造技术，可进一步削减整机的硬件成本。独有专利支持的平面磁集成优化规划：有效提升了整机系统效能，同时磁性元件选取PCB绕组削减了人为绕造变压器的人力成本。

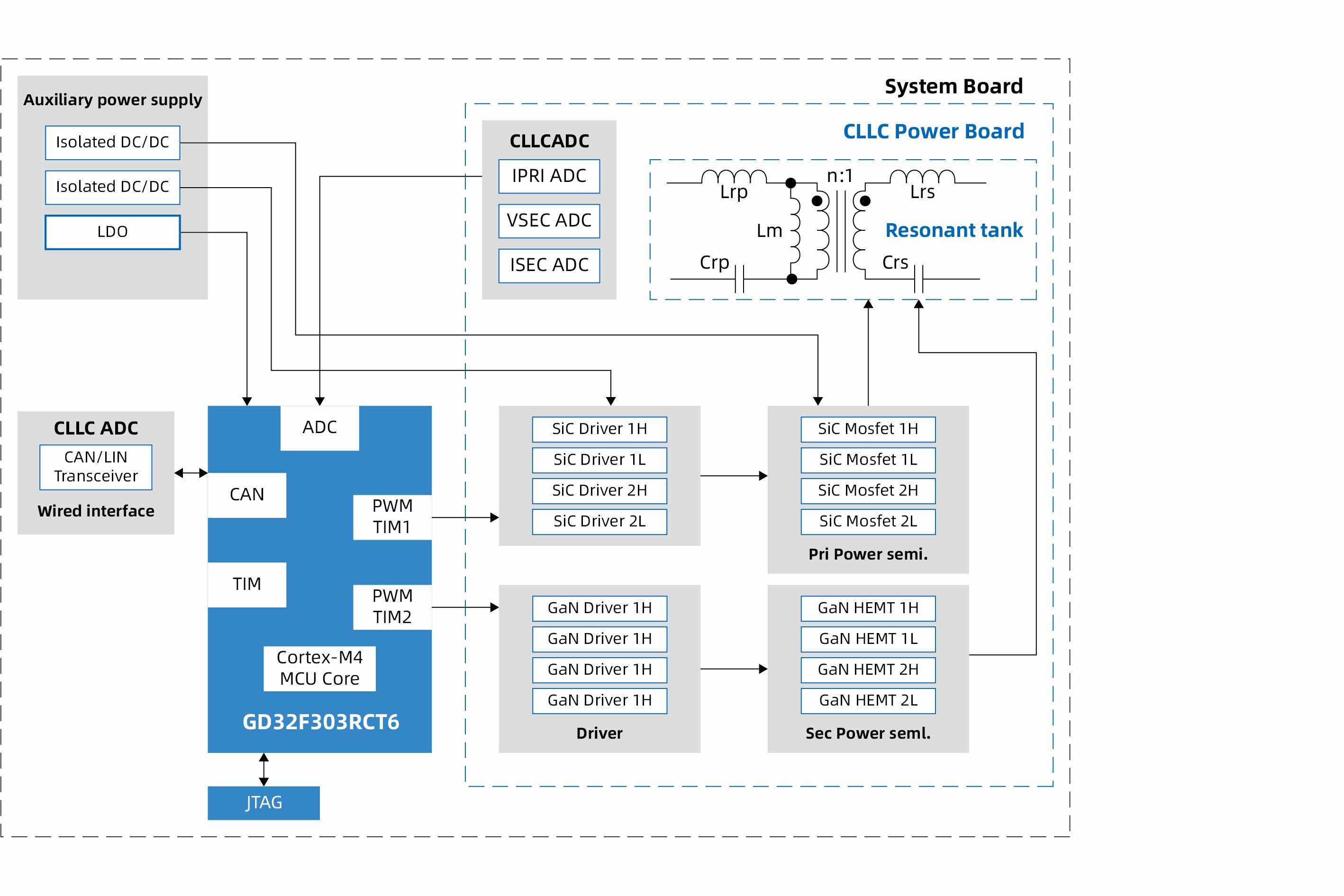

软件系统框架

2个PWM高分辨率PWM中断，最大按时频率600kHz。要求拥有精准的对上升沿和降落沿的节造。

8路12位ADC采样，别离用于采样输入电压、输入电流、原边谐振电流、输出电压、输出电流、副边谐振电流，原边谐振电容电压、副边谐振电容电压。

2个通常按时器TIMER，用于节造逻辑按时。

CAN总线通讯誉于系统状态监测。
