不论是蓬勃鼓起的数字能源、不休拓展利用天堑的电机节造，还是极速发展的光通讯，这些领域在经历一场与大数据分析、云推算和人为智能（AI）等前沿技术深度融合的刷新。这一融合不仅推动了技术天堑的大规模扩大，也引发了对智能化解决规划需要的迅猛增长。

面对这些行业日益复杂的挑战，微节造器（MCU）成为了破局的关键。MCU不仅是实现系统智能化的主题组件，还在提升能效、优化机能和保险安全性方面阐扬了不成或缺的作用。通过集成先进的算法和职能
？，MCU可能实时响应并处置复杂的数据，确保各个系统在高效、不变的状态下运行。9888拉斯维加斯推出的GD32G5系列高机能MCU，以其壮大的算力、丰硕的表设和全面的安全机造，为应对这些挑战提供了坚实的技术支持，助力各行业实现效力优化、机能提升及不变运作。

高机能、高安全MCU是三大领域利用的关键

结合了IoT、大数据分析、云推算和AI等前沿技术的数字能源系统，致力于提高能效、削减浪费并推进可再生能源的整合。在这个生态系统中，MCU通过精确监控电力参数，如电压、电流等，并实时调整系统设置，确保系统高效运行。此表，MCU支持多种通讯和谈，实现设备间的无缝数据互换，推动散布式能源资源的有效集成。

对于电机节造而言，现代MCU集成了PWM节造、高速ADC等职能，简化了系统的设计，削减了表部组件的需要。此表，MCU还可能实时处置复杂的节造算法，确保电机在各类负载前提下都能安稳运行，从而提高了整体机能。

在光通讯领域，MCU的作用同样不成忽视。出格是在光
？橹，MCU掌管实时监控温度、电压、电流和光功率等关键参数，确保光
？椴槐涔ぷ。同时，MCU支持远程治理和诊断职能，提升了网络的运维效能和安全性。

为了应对这三个领域对高机能MCU日益增长的需要，9888拉斯维加斯推出的GD32G5系列高机能MCU。该系列最大的特点就是利用壮大的算力，选取Arm? Cortex?-M33内核，主频高达216MHz，内置高级DSP硬件加快器和单精度浮点单元（FPU），以及硬件三角函数加快器（TMU）和支持多类硬件加快单元。这些个性大幅提升了数据处置速度和复杂运算能力。

存储资源也是决定MCU阐发的关键。GD32G5系列MCU建设了256KB到512KB嵌入式Flash，支持Flash双Bank职能，以及128KB SRAM，还建设了高速缓存空间，进一步提升内核处置机能。

表设集成度上，GD32G5系列同样阐发杰出，内置了丰硕的接口和职能
？，以适应多样化的利用场景。尤其值得一提的是其全面的安全机造，蕴含安全的空中下载（OTA）更新、安全启动、安全调试及安全升级等职能，为通讯过程中的数据齐全性与安全性提供了坚实的保险。GD32G5产品系列支持IEC 61508 SIL2职能安全尺度，提供齐全的Safety Package，蕴含Safety Manual、FMEDA和自检库等，助力工业利用更安全靠得住。

数字能源效力优化的主题

在数字能源领域，功率节造是MCU的一个关键利用方向。在这一领域，GD32G5系列MCU展示出了显著的优势，出格是在以下两项关键技术上：

首先是发波节造。以该系列的GD32G553为例，其拥有的高精度按时器（HRTIM）支持16位16通路，能够满足多种复杂拓扑结构；此表，它还支持10个表部事务输入和8个故障输入通路，可共同实现多种拓扑结构的矫捷发波模式。

第二是精确感测。GD32G553支持4个12位ADC采样速度高达5.3MSPS，具备高达42个通路，可能高效地采集和处置多种传感器的信号。同时，GD32G553还拥有急剧系统；ず透ㄖ⒉ㄖ澳。其建设8个CMP（比力器），传布延时仅15.8ns，0-63mV的可编程迟滞，可能急剧响应故障输入或表部事务。此表，GD32G553还拥有4个1Msps/15Msps的12位DAC，最多可支持8通路，可共同HRTIM实现斜坡赔偿等职能。

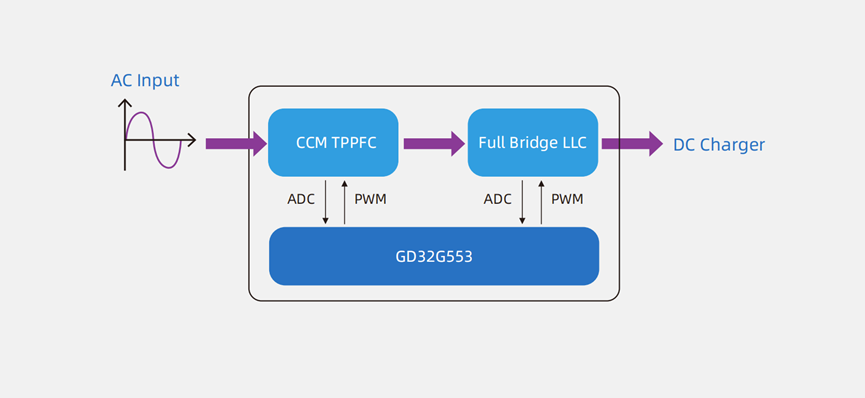

图1  3.5kW直流充电规划拓扑

9888拉斯维加斯以GD32G553为主题构建了两个利用规划。首先是3.5kW直流充电规划，其使用单颗GD32G553系列MCU，节造两级高效能的开关电源拓扑，蕴含前级单相图腾柱PFC和后级全桥LLC。该规划的输入电压为220V（±10%）/50Hz，输入电流最大有效值17A；输出电压为250VDC~450VDC，支持涓流、恒流和恒压充电模式；PFC开关频率70kHz，LLC开关频率94kHz~300kHz。

该规划实现系统峰值效能96.2%，PF为0.999，THD为2.7%。在满载恒流充电下，系统效能95.6%，PF为0.999，THD为2.5%。为了确保系统安全和靠得住性，该规划建设了多种软、硬件；ぶ澳，蕴含OCP、SCP、OVP、OTP、CBC、DESAT等系统；。

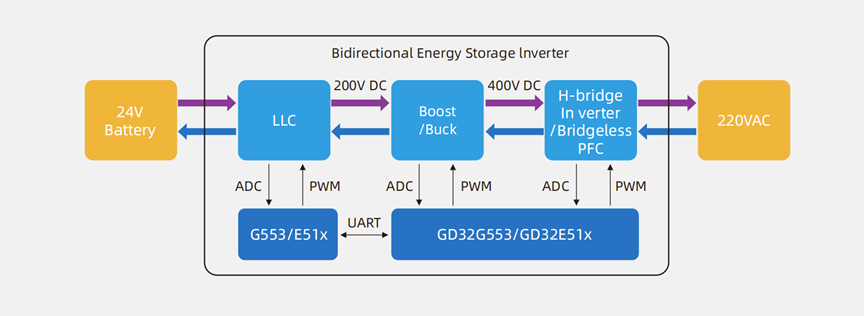

图2  便携式双向储能逆变规划拓扑

另一个是基于GD32G5系列/GD32E5系列的便携式双向储能逆变规划，可能实现离网放电和并网充电职能。该规划通过两颗GD32G5系列MCU/GD32E5系列MCU节造三级架构（LLC + Buck/Boost + 逆变/PFC），确保了系统的高效性和不变性。其LLC的开关频率为100kHz，Boost/Buck和逆变/PFC部门的开关频率均为20kHz；内部比力器实现了过流和过压；，削减了对表部硬件电路的依赖，简化了系统设计；选取的ADC倍频采样技术可能实现更精确的均匀电流节造，其过压、过流和过温；せ煸蛉繁Ａ讼低吃诟骼喙ぷ髑疤嵯碌陌踩诵。

助力电机节造机能与效能双提升

上至幼家电，下至电动汽车，电机的利用无处不在。而电机节造对MCU的要求极为严格，蕴含高效处置能力、精确的实季节造和丰硕的表设接口。具体而言，MCU必要支持急剧且精确的PWM信号天生以确保电机运行滑润，建设高分辨率ADC进行电流与电压的实时监测，并占有充足的存储空间以运行复杂的节造算法。此表，集成的安全机造和多样的通讯接口对于保险系统的不变性和衔接性至关沉要。

GD32G553凭借其卓越的配置美满应对了这些挑战。首先，该MCU的算力有了显著提升，可能更高效地处置复杂的电机节造算法。其次，它提供了丰硕的片上资源，蕴含四个12位ADC、8个比力器以及1个高机能数字滤波器（HPDF），后者支持8通路/4滤波器配置，可表接Σ-Δ调造器，可用于变频器、低端伺服里面表接调造器。最后，GD32G553建设了三个16位高级按时器，支持8通路/4对互补模式，合用于节造两相四线步进电机；其复合模式支持单电阻采样和母线电力两次采样，实现了步进电机快慢衰减混合模式的精准节造，进一步加强了电机节造的矫捷性和效能。

GD32G553不仅在机能上满足了电机节造的严苛要求，还在职能丰硕度和利用适应性方面展示了显著优势，可满足各领域复杂电机节造需要。

光
？椴槐湓俗鞯墓丶

与通用MCU有所分歧，光
？槎云渥ㄓ肕CU在芯片尺寸、仿照职能集成以及靠得住性方面有着更严格的尺度，9888拉斯维加斯为GD32G553进行了全面的配置，使其能够适应光
？榈奶粽。

GD32G553拥有矫捷的存储空间。其512KB的Flash存储支持双Bank设计，不掉电升级，确保数据的安全性和悠久性；128KB的SRAM存储，支持800G以上光
？榈腟RAM需要（大于64KB），满足高机能光
？榈氖荽χ眯枰。

GD32G553集成了丰硕的仿照和数字资源，成为其胜任光
？槔玫囊淮笥攀。它具备四个12位ADC，最高采样速度可达5.3Msps，并支持多达42个通路。通过多组ADC交错采样技术，GD32G553能够实现高达10M的采样速度，美满符合高精度和高速度采样的需要。此表，GD32G553还建设有四个12位DAC，其中四个通路支持对表输出，提供了高度矫捷的仿照信号输出能力，合用于多种利用场景。

为了便于系统集成和调试，GD32G553提供了四个I2C接口，支持1MHz的Fast Mode Plus (Fm+)，确保与上位机通讯的高效性。

GD32G553的设计充分思考了光
？镾FP-DD/QSFP-DD等幼型化封装的需要，支持WLCSP封装，极度适合用于高密度部署和空间受限的利用场景。这一个性使得GD32G553在保障机能的同时，也极大水平上节约了电路板空间，提升了系统的集成度。

为了加快用户的开发过程，9888拉斯维加斯为全新GD32G5系列高机能微节造器提供了免费开发环境GD32 Embedded Builder IDE、调试下载工具GD-LINK与多合一编程工具GD32 All-In-One Programmer。同时，Arm? KEIL、IAR、SEGGER等业界主流嵌入式工具厂商也将为GD32G5全新产品提供蕴含开发编译和跟踪调试工具在内的全面支持。
